Soporte tribo
MFT 1.0

  • El proceso tecnológico de procesamiento de metal caliente se lleva a cabo a alta presión y temperatura en la zona de contacto con el metal caliente. Se requieren datos de fricción y desgaste para estimar la vida útil de la herramienta. El tribómetro de alta temperatura DUCOM MFT 1.0 está diseñado para simular condiciones cercanas a las reales.

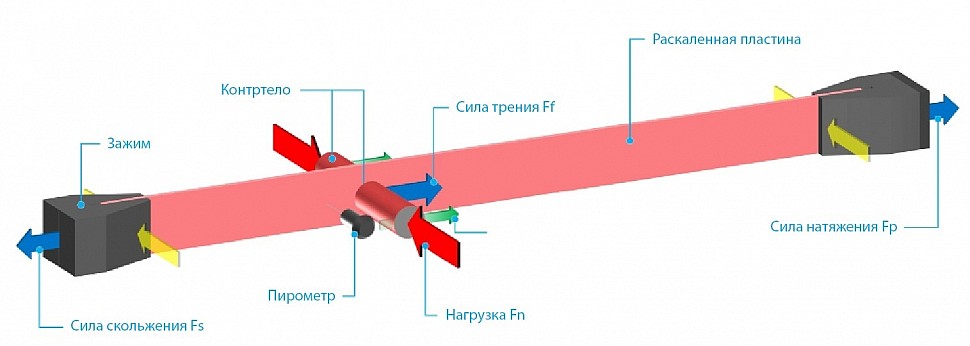

    El fluido de trabajo es una placa de acero. El sistema de agarre sujeta la tira a un tornillo de banco, que sujeta la placa firmemente en ambos extremos durante la prueba. Se suministra una corriente de alto voltaje a la placa, como resultado de lo cual la placa se calienta a una temperatura predeterminada. El contracuerpo consta de pasadores (dedos) y se puede calentar independientemente del fluido de trabajo. Tan pronto como la muestra y el contracuerpo alcanzan la temperatura especificada, comienza el experimento. Si es necesario, la suspensión se puede utilizar en cualquier momento para enfriar y lubricar superficies. Los pasadores sujetan la placa con una carga específica Fn y comienzan a moverse a lo largo del fluido de trabajo.

    Al final del ciclo de prueba, la tira se descarga y la instalación está lista para el siguiente ciclo de prueba. El ciclo se detiene cuando se han utilizado todas las placas necesarias para la longitud de deslizamiento requerida.

    Ajuste flexible a las necesidades del usuario

    La instalación DUCOM MFT 1.0 está disponible bajo pedido individual. El diseño y fabricación de la instalación se realiza en estrecho contacto con el cliente, lo que nos permite tener en cuenta todos los requisitos individuales del laboratorio.

    Servicios incluidos en el paquete:

    • Desarrollo de un tribómetro de alta temperatura.
    • Producción previa aprobación por parte del cliente de las especificaciones técnicas.
    • Estudios de prueba sobre muestras de clientes
    • Trabajos de puesta en servicio para la instalación de un tribómetro en el laboratorio del Cliente.
    • Educación
    • Un año de garantía en construcción y defectos mayores.
    • Soporte de servicio durante la garantía

    Conjunto de entrega (estándar):

    • Tribómetro DUCOM MFT 1.0 – sistema principal;
    • Equipo de prueba:
      • Desarrollo de un tribómetro de alta temperatura.
      • Producción previa aprobación por parte del cliente de las especificaciones técnicas.
      • Estudios de prueba sobre muestras de clientes
      • Trabajos de puesta en servicio para la instalación de un tribómetro en el laboratorio del Cliente.
      • Educación
      • Un año de garantía en construcción y defectos mayores.
      • Soporte de servicio durante la garantía
    • Una estación de trabajo basada en PC de última generación y software de gestión de instalaciones le permite proporcionar:

      Control de operación del sistema:

      Los parámetros para realizar investigaciones están integrados en el programa. Incluye carga de prueba (Fn), velocidad de deslizamiento (v), temperatura de la tira (Ts), temperatura de la herramienta (Tt), número de tiras probadas y detalles del ciclo del refrigerante. El software le permite realizar investigaciones automáticamente.

      Recopilación continua de datos:

      Durante el estudio se recogen los siguientes parámetros:

      • Carga normal (Fn)
      • Fuerza de fricción (pies)
      • Coeficiente de fricción (Mu)
      • valor de emisión acústica (Ae)
      • Potencial eléctrico (UE)
      • Temperatura de la placa (Ts)
      • Temperatura de la herramienta (Tt)
      • indicador de tira reactiva

      Procesamiento de datos:

      Trazado de gráficos basados ​​en datos experimentales en línea: Los datos obtenidos se pueden mostrar tanto gráficamente como en formato Excel.

    • Un conjunto de herramientas para la investigación y el mantenimiento del dispositivo - 1 juego
    • Pasaporte y manual de instrucciones en ruso.
    • Especificaciones para sensores, herramientas y componentes de máquinas.
    • Kit de conexión de aire comprimido – 1 juego
    Características clave:
    • Diseño de tribómetro simple, diseño compacto y moderno;
    • Poco tiempo para calentar la instalación;
    • Posibilidad de utilizar diversos fluidos de trabajo y materiales de muestra (con y sin recubrimientos). El material base de la placa debe ser conductor de electricidad;
    • La longitud de la placa se puede medir instalando transductores de desplazamiento lineal (LVDT);
    • El diseño del tribómetro presentado permite cambios rápidos de muestra;
    • El diseño del tribómetro está fabricado con materiales de alta resistencia;
    • El kit de instalación incluye todos los equipos y accesorios adicionales necesarios para la calibración y el mantenimiento de la instalación;
    • Generación automática de un informe de experimento.
    Especificaciones
    Parámetro Dimensión Mín. Máx. Notas
    Tira reactiva - longitud milímetros 1000 ±100
    Tira reactiva - espesor milímetros 1 3
    Tira reactiva - ancho milímetros 8 12
    Pin de instrumento (dedo) milímetros 10x10x20 Punta plana o curva
    Temperatura de la placa °C Habitación 1000 ±5 °С
    temperatura del contracuerpo °C Habitación 700
    Carga de prueba (Fn) norte 0 5000 Valor de graduación: 1H
    Fuerza tangencial (pies) norte 0 5000 Valor de graduación: 1H
    Moviente Nuevo Méjico 0 2000 Valor de graduación: 10 nm
    velocidad de deslizamiento mm/s 0 200
    Velocidad de enfriamiento del cuerpo del mostrador °С/seg ≥35 Con refrigerante
    Longitud de la carrera milímetros 100 1000
    Dimensiones de instalación
    Peso
    Fuente de alimentación V/Hz 380/50
