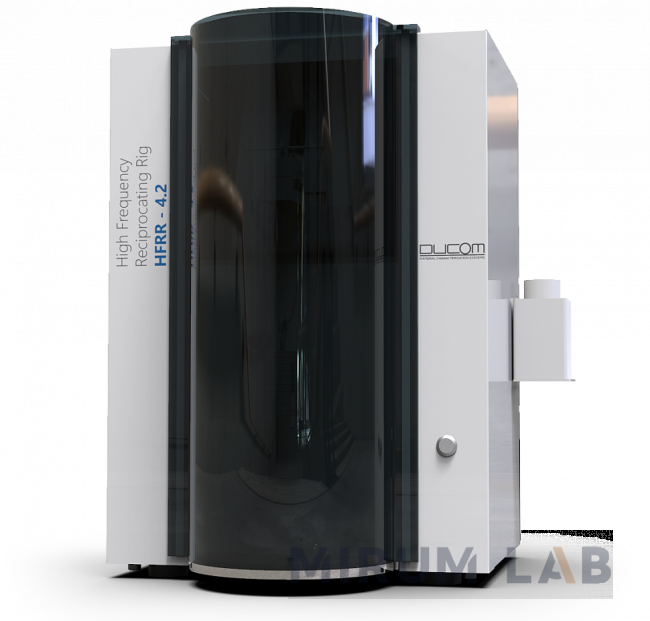

Unidad de pistón de alta frecuencia
HFRR 4.2

El dispositivo Ducom HFRR es un tribómetro de disco de bola (Fig. 3). Los componentes principales del instrumento HFRR son el módulo de prueba principal HFRR y la unidad integrada de control y humedad. HFRR tiene una parte mecánica que contiene muestras superior e inferior, un tanque de prueba para muestreo de combustible con la muestra inferior. La muestra superior móvil es una bola fijada en el separador, que ejerce una carga sobre el disco mediante un juego de pesas. La muestra superior sufre un movimiento alternativo lineal utilizando un vibrador electrodinámico con una longitud de carrera fija de 1 mm y una frecuencia alternativa variable. El disco está fijado dentro de una celda que contiene líquido, que se calienta desde el exterior mediante un par de calentadores resistivos. La celda de fluido está conectada a un codo que lleva un sensor piezoeléctrico, que se utiliza para medir la fuerza de fricción generada en la interfaz bola-disco. El controlador de humedad HFRR controla la humedad en la cámara de prueba durante el experimento. Una vez iniciados los trabajos, se controla el estado del aire en el interior de la instalación. La deshumidificación del aire en el sistema mediante condensación del exceso de humedad del aire o la humidificación del aire mediante evaporación de condensado o destilado garantiza que el nivel de humedad real se ajuste constantemente al valor ajustado mediante la circulación de aire entre el dispositivo y la zona de prueba. La unidad de control electrónico controla todas las funciones del equipo y realiza pruebas en la secuencia especificada en el software.
