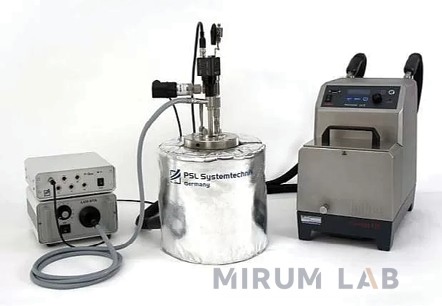

Instalación con reactor-autoclave químico
Autoclave de Hidrato de Gas
El stand especializado Autoclaves de hidratos de gas GHA 200, desarrollado por PSL Systemtechnik, es una instalación con un reactor autoclave químico para estudiar la eficacia de los inhibidores cinéticos y termodinámicos de la formación de hidratos y antiaglomerados.
Solicitud:
- Estudio de inhibidores cinéticos y termodinámicos;
- Análisis antiaglomerado;
- Optimización de las concentraciones de inhibidores.
Ventajas:
- Visualización del experimento: grabación de fotografías y vídeos durante la prueba con una resolución de 720p.
- Modelado de condiciones de yacimientos, pozos y tuberías cercanas a la realidad;
- Posibilidad de realizar experimentos a largo plazo (hasta 30 días) sin intervención del operador;
- Programa de prueba automatizado;
- Sistema compacto de sobremesa;
- Facilidad de mantenimiento y uso: no requiere cualificación especial del personal.
Problemas de investigación resueltos:- Desarrollo de métodos para combatir la formación de hidratos durante la producción y el transporte;
- Optimización de los costos en efectivo al utilizar métodos químicos para combatir los depósitos de hidratos;
- Desarrollo de programas para aumentar el período de revisión de equipos de campo complicados por tapones de hidrato;
- Desarrollo e investigación de inhibidores de la formación de hidratos;
- Pruebas de antiaglomerados para reducir la tasa de formación de hidratos de gas.
Principio de operación:La muestra se transfiere a un autoclave (reactor), en el que se ajustan una determinada presión y temperatura. Utilizando un agitador magnético (en el caso estándar)/agitador de ancla (para muestras con alta turbulencia) instalado en la cabeza del reactor químico, se mezcla la muestra. El proceso va acompañado de un cambio en los parámetros P, T y un cambio en el par de rotación del mezclador. Cuando se alcanzan ciertas condiciones críticas (presión/temperatura/turbulencia) en el reactor, comienzan a formarse hidratos de gas en la muestra. Este proceso es registrado por el sistema mediante sensores de temperatura y presión de alta precisión, así como un sistema de visualización: cámaras ubicadas dentro del autoclave.
El progreso del experimento se muestra mediante un programa automatizado de prueba de hidratos implementado mediante el software PSL. La grabación de vídeos y fotografías se realiza mediante un boroscopio con una cámara de vídeo instalada en la cabeza del reactor químico.
Existe una función de restauración de copias de seguridad de datos para evitar la pérdida de información en caso de cortes de energía.
Las ventanas de cristal de zafiro permiten utilizar boroscopios para estudiar los procesos que tienen lugar en un reactor químico. Así, la formación de hidratos se muestra durante el experimento en forma de fotografías y vídeos. Con un PC se pueden operar hasta 6 reactores químicos simultáneamente.
La toma de fotografías y vídeos se puede realizar tanto de forma manual como automática. En caso de un corte de energía, los resultados se pueden revertir a una fecha anterior gracias a la función de reinicio automático. La instalación está dotada de un sistema de control de calidad.
El soporte GasHydrateAutoclaves es fácil de abrir y cerrar gracias a un mecanismo especialmente diseñado. La doble carcasa incorporada para control de temperatura, los sensores de temperatura y presión y el agitador incorporado brindan un control total sobre el experimento. Es posible realizar experimentos que duren más de 30 días. Un sistema de termostato de alta calidad garantiza una alta precisión en el mantenimiento de la temperatura tanto durante la calefacción como la refrigeración.
Vista en sección del stand GHA 350
Autoclaves de hidratos de gas GHA 350El centro de investigación GasHydrateAutoclaveGHA 350 es una modificación del stand GasHydrateAutoclaveGHA 200, equipado con 3 cámaras, por lo que, en comparación con GasHydrateAutoclaveGHA 200, tiene 2 cámaras laterales adicionales, lo que proporciona una mejor visualización del proceso:
- Resolución SVGA, ajuste automático de brillo;
- Software de vídeo avanzado;
- Módulo de expansión de software para control automático de acciones de cámara;
- Análisis de imágenes.
El principio de funcionamiento de la instalación es idéntico al GasHydrateAutoclaveGHA 200. Mediante cámaras se estudia el comportamiento de los hidratos en la fase líquida (cámara lateral), así como en el límite de fase (cámara superior y segunda cámara lateral). Los hidratos de gas se forman principalmente en la interfaz de fases, por lo que una visualización más detallada del proceso garantiza resultados de investigación más precisos.
Sistemas ópticos de la instalación GasHydrateAutoclaves GHA 350:- Tres ventanas de zafiro, resistentes a presiones de hasta 5000 psi (34,4 MPa, 344 bar), una ventana proporciona una vista desde arriba, una segunda al nivel del agua y una tercera debajo de la superficie del agua;
- Tres macro baroscopios precisos, sistema de lentes ópticos, enfoque manual;
- Tres fuentes de luz electrónicas, diodo emisor de luz (LED) regulable, alta potencia (aprox. 150 W cada una).
Soporte GHA 350
Diferencia entre los soportes GasHydrateAutoclavesGHA 200 y GasHydrateAutoclavesGHA 350:GHA 200 GHA 350 Cámaras (número, ubicación) 1 ; arriba 3 ; 1 arriba, 2 a los lados Permiso 1280x1024 píxeles, RGB32 cada uno 1280x1024 px, RGB32 Presión hasta 200 bares / 2900 psi hasta 350 bar / 5.075 psi Capacidad de medición de par Presente, no es posible visualizar Presente, posibilidad de visualización mediante 3 cámaras. Resultados del experimento:Dependencia de la presión del tiempo P(t), dependencia de la temperatura del tiempo T(t): la diferencia de presión y temperatura durante el experimento sirve como indicador de la formación de hidratos.
M (par de rotación del agitador) le permite evaluar el cambio en la viscosidad de la muestra. Un salto brusco en la dependencia del par del agitador con respecto al tiempo refleja la formación de hidratos de gas.
Contenido de la entrega:- Soporte de acero inoxidable GHA200/GHA350
- Agitador magnético
- Medidor de presion
- Sensor de temperatura Pt100
- criostato
- PC con Windows, monitor
- Software de PSL
- Materiales de instalación
- Guía del usuario
Equipamiento opcional:- Boroscopio con cámara de vídeo.
- Pantalla (D-box) para monitorear los parámetros de presión
- Para medir el par:
- Agitador con sensor de par
- Acoplamiento Magnético
- Varios tipos de agitadores.
-
Equipo de laboratorio Autoclave de hidratos de gas GHA 200 Autoclave de hidratos de gas GHA 350 Solicitud: Estudiar la eficacia de inhibidores cinéticos y termodinámicos de la formación de hidratos de gas y antiaglomerados. Temperatura: -10 ... +60 °C (+14 ... +140 °F) Exactitud: 0,1°C (0,1K) Presión: hasta 200 bares
2900 psihasta 350 bares
5.075 psiExactitud: 0,5% Volumen: 450 ml en total, 200 ml de líquido (recomendado) Medios ópticos: Macroboroscopio, pantalla LED, guía de luz de fibra óptica Cámara: 1x 1280 x 1024 píxeles
RGB323x 1280 x 1024 píxeles
RGB32Sensor de torque Opcional; Se puede instalar en lugar de una cámara. Incluido en la entrega Escala de medición 0 - 1 Nm Precisión/Resolución escala 0,1% Material: Acero inoxidable (V4A), Viton® Consumo de energía: Máx. 2.200 vatios Proveedor de energia: 230 V~ (115 V~ bajo pedido) Peso: Aprox. 40 kg
(sin ordenador)Aprox. 45 kg
(sin ordenador)Dimensiones: Aprox. 50 x 60 x 60 cm
(sin ordenador)Aprox. 60 x 60 x 110 cm
(sin ordenador)
