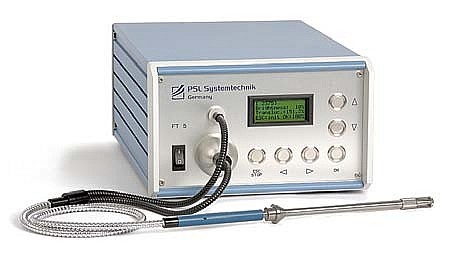

Puesto de investigación
System FT 5
Solicitud:
- Determinación de los centros de floculación.
- Estudio del proceso de deposición de asfaltenos y parafinas.
- Determinación de la presencia de fase sólida.
- Investigación petrolera en modo dinámico.
- Adecuado para aceites muy oscuros
- Trabaja de forma independiente o usando una computadora.
- No es necesario licuar (después de licuar la muestra cruda, se recomienda esperar entre 40 y 80 horas para establecer el equilibrio de fases)
En versión de campo
Diagrama de instalación

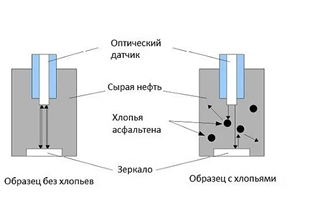

Principio de funcionamiento del dispositivo.
Si una muestra que contiene asfaltenos se titula con un precipitante, el equilibrio químico cambia hasta que se completa el proceso de precipitación de asfaltenos. Hasta este punto, la muestra simplemente se licua, lo que se puede observar debido a un aumento de la transmisión parcial de luz. Esto se debe a que la muestra se vuelve ópticamente “más delgada”, es decir, pasa más luz.
Una vez que los asfaltenos forman flóculos (coloides), comienzan a dispersar la luz. Debido a esta dispersión, puede pasar menos luz a través de la muestra, lo que da como resultado una disminución en la transmitancia de luz de la muestra.
A continuación se producen dos fenómenos en paralelo: por un lado, una mayor licuefacción de la muestra debido a la titulación del líquido (por lo tanto, aumenta el gradiente) y, por otro, precipitan los asfaltenos, lo que conduce a un aumento de la dispersión de la luz. es decir, una disminución de la transmitancia de luz. La licuefacción es un proceso casi permanente. La precipitación comienza lentamente, luego ocurre más rápidamente y alcanza un valor constante cuando se completa el proceso.
La combinación de los dos procesos se muestra
en un diagrama de medición típico.En él se puede ver un aumento lineal en la transmisión de luz al principio, luego una disminución en el gradiente hasta un punto crítico máximo, después del cual el gradiente comienza a caer. Esta caída marca el inicio de la precipitación de asfaltenos. La cantidad de asfaltenos en la muestra original se puede calcular a partir de la relación entre el volumen de la muestra y el precipitante en el punto donde comienza la precipitación. Una valoración adicional conduce a la formación de más cristales de asfalteno, lo que da como resultado una disminución de la transmisión parcial de luz y una caída del gradiente. El proceso se completa cuando cristalizan todos los asfaltenos disueltos en la muestra. Este momento se refleja en el punto crítico mínimo en el diagrama. Una valoración adicional sólo conduce a la dilución de la muestra y no aumenta la sedimentación. Esto se evidencia por un aumento adicional de la transmitancia de luz y un aumento del gradiente de medición.
Equipo adicional para pruebas bajo presión ambiental.
Instalación de pruebas para condiciones de laboratorio.
- Cámara de pruebas con volumen interno de 265 ml, aluminio, para operaciones sin presión adicional, temperatura máxima +80 °C (176 °F)
- Sensor óptico, acero inoxidable
- Tanque de doble carcasa, aislado térmicamente
- Puertos para sensor óptico, sensor de temperatura, entrada y salida de titulación
- Adaptador para sensor PT100
- Vasos de cristal especiales (2 uds.)
- Agitador magnético incorporado controlado por computadora.
- Tuberías, conexiones y adaptadores para entrada/salida.
Bomba dosificadora: para crear presión externa
Bomba dosificadora para titulación y mezcla.
- Diagrama de indicador de bomba preciso
- Para valoración y mezcla con condensado/diésel/aceite ligero
- Flujo máximo 30 ml/min
- Cabezal de bomba de PVDF, membrana y junta de fluoroelastómero
- Control total por ordenador con el software PSL WinFloc
- 230 V / 50 Hz (posiblemente 110 V / 50 Hz)
Bomba de titulación: para crear presión externa
Bomba dosificadora de alta precisión
- Caudal máximo 150 ml/min, valor de división 0,001 ml
- Cabezal de bomba de vidrio/cerámica, FEP, PPTFE/PTFE
- Control total por ordenador con el software PSL WinFloc
- 230 V / 50 Hz (posiblemente 110 V / 50 Hz)
Equipo adicional para pruebas de alta presión
Configuración de prueba para condiciones de flujo ascendente
- Presión máxima 700 bar (70 MPa, 10000 psi), temperatura máxima 150 °C (302 °F)
- Sensor óptico de 700 bar (70 MPa), compatible con equipos de boca de pozo metálicos
- Depósito de alta presión, volumen interno 265 ml, acero inoxidable de alta calidad
- Cabezal de sujeción especial para facilitar la apertura y el cierre
- Tanque de doble carcasa, aislado térmicamente
- Puertos para sensor óptico, sensor de temperatura, entrada y salida de titulación
- Sensor de presión, sensor de temperatura de alta presión PT100 1/8'' NPT
- Vasos de cristal especiales (2 uds.)
- Carcasa reemplazable para recuperación de muestras.
- Agitador magnético incorporado controlado por computadora.
- Tuberías, accesorios y adaptadores de entrada/salida, válvulas, disco de ruptura
- Cumple con los requisitos de la directiva de la UE "Directiva CE 97/23/EG" y la norma alemana para sistemas de presión "AD2008", probado por la Autoridad de Supervisión Técnica Alemana (TÜV)
Bomba de alta presión: para crear alta presión.
Bomba de alta presión para titulación.
- Bomba HPLC, presión máxima 700 bar (70 MPa, 10 000 psi)
- Caudal máximo 5 ml/min.
- Cabezal de bomba de acero inoxidable, entrada de cerámica, retrolavado de pistón
- Control total por ordenador con el software PSL WinFloc
- 230 V / 50 Hz (posiblemente 110 V / 50 Hz)
Software WinFloc
Software de monitoreo y análisis de FT
- Control del medidor de escamas FT5
- Regulación de la temperatura del baño de circulación con la posibilidad de establecer ajustes de temperatura (temperatura constante/variable)
- Control de flujo y arranque/parada de bombas de titulación
- Control del agitador magnético
- Control automático del programa: configuración del tiempo/volumen de titulación/pretitulación, interrupción de la titulación cuando se alcanza el valor mínimo/máximo de transmisión de luz, configuración del tiempo total, etc.
- Salida de datos a la pantalla: cambio de temperatura, cambio de transmitancia de luz, cambio de volumen titulado
- Visualización de datos, exportación (a Excel), impresión, almacenamiento.
Termostato de circulación
Termostato de calefacción/refrigeración
- Termostato de circulación de calefacción/refrigeración
- Rango de temperatura -25..+150 °C, precisión ± 0,1 °C
- Control digital, parámetros PID optimizados para el tanque del medidor de escamas FT5
- Control total por ordenador con el software PSL WinFloc
- 230 V / 50 Hz (posiblemente 110 V / 50 Hz)
Computadora personal
Computadora personal con un sistema operativo en ejecución
- CPU de doble núcleo, disco duro, DVD, monitor (19'')
- Ratón de ordenador, LAN, interfaz serie, teclado en inglés
- windows 7 ingles
- 110V-230 V/50-60 Hz (selección automática)
- Software WinCFC instalado (si se compró)
Kit de calibración de temperatura
Computadora personal con un sistema operativo en ejecución
- Para todos los dispositivos PSL
- Reemplaza el servicio de recalibración
- Termómetro digital de alta precisión
- Calibrado por EA/ILAC
- Juego de cables
Parámetro Significado Fotosensibilidad
O0,005 lux
Rango de temperatura
hasta +200°С (+392°F)
Sensor de temperatura incorporado
PT100
Guía de luz ramificada del sensor óptico.
Sensor óptico para funcionamiento en condiciones de presión ambiental.
acero inoxidable
Voltaje
110/240 V, frecuencia 50/60 Hz
